Dwarsligger Merk 42-Duurzaam

De Merk 42 (14-042) is een voorgespannen betonnen dwarsligger. Volgens het ProRail voorschrift OVS00056-5.1 dienen deze te worden toegepast bij overwegen en overpaden. De ligger heeft het gatenpatroon van een Merk 14-002, met daarop gemonteerd een rughellingsplaat met verbrede bedding ten behoeve van gecoate spoorstaven. De verbrede bedding is nodig omdat er een gecoate spoorstaaf wordt toegepast.

De dwarsliggers kunnen voorzien worden van een undersleeperpad volgens SPC00316.

De dwarsligger voldoet aan de Europese normen NEN-EN 13230-1&4. De Meteoor beschikt over een productcertificaat op basis van de SPC00094 Voorgespannen betonnen dwars- en wisselliggers.

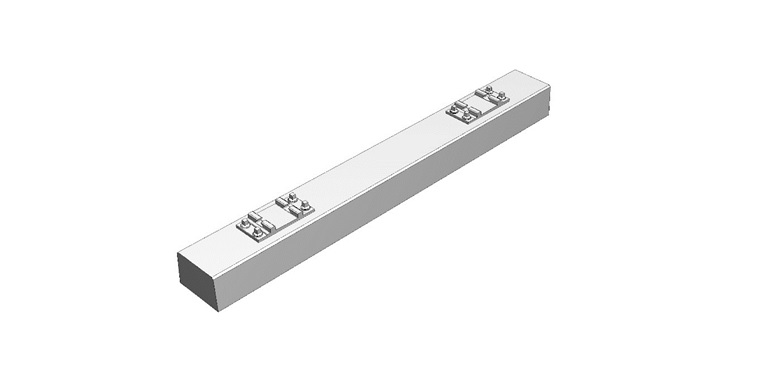

14-042

Dwarsligger Merk 42-Duurzaam

Door de toepassing van duurzame grondstoffen wordt bij de Dwarsligger Merk 42-Duurzaam een verlaging van de Milieu Kosten Indicator (Mki) met ca.20% ten opzichte van de Dwarsligger Merk 42 bereikt. Hiermee wordt een grote bijdrage geleverd aan de verlaging van de CO2-uitstoot bij de aanleg van rail projecten.

Ontwerpeisen

Aslasten en snelheden 225 kN (22.5 ton) max. 200 km/u
250 kN (25 ton) max. 120 km/u

Dwarsligger afstand

0,6 m
Ballast dikte Variabel van 0,10 m tot 0,35 m in hoofdsporen
Ontwerpmoment spoorstaafzone Mdr = +22.5 kNm
Ontwertpmoment middenzone Mdc = -22.5 kNm
Levensduur 50 jaar

Technische specificaties

Afmeting 2500 x 300/280 x 200 mm
Constructiehoogte  223 mm
Gewicht 385 kg
Volume 0,143 m3
Hellingshoek beddingsvlak rughellingsplaat 1:40
Bevestigingssysteem Veerklemsysteem op rughellingsplaat
